硅酸盐改进剂-降低偏硅酸钠PH 显著抑制凝胶 高碱储备 防冻液可用
硅酸盐改进剂产品说明
使用比例:可按偏硅酸钠:硅酸盐改进剂=1:1或2:1.5比例使用。
性能参数:浅黄色透明液体,完全溶于水,PH3-4。
注意事项:
1、使用完时,请及时拧紧瓶盖,存放在阴凉的地方,避光保存。
2、本品不含水份,请勿向里面加水稀释保存,以免失效。
3、硅酸盐液化剂只能往中性或碱性溶液里添加。添加顺序为水,偏硅酸钠,硅酸盐改进剂,其它。
保质期:二年。
包装规格:500ML/瓶,每瓶重约520克。
使用建议:偏硅酸钠推荐用上海跃达牌。
项目 |
参数 |
产品名称 |
硅酸盐改进剂 |
型号 |
GSYGJJ-3 |
外观 |
微黄色透明液体 |
气味 |
3 (五级:1无,2极微,3微,4少量,5重) |
PH |
3.0±0.5 |
密度 |
1.20±0.10 (@25℃,g/cm3) |
溶水性 |
3 (三级:1微溶0.01~1g,2可溶1g~10g,3易溶>10g) |
使用场合 |
偏硅酸钠复配硅酸盐改进剂,用于常温及加热水环境中,缓蚀铜、铝、铁、锡等五金件。高效缓蚀不析出。 |
使用方法 |
先溶解硅酸盐,再溶解硅酸盐改进剂。 实例1、水60%+偏硅酸钠 20%+硅酸盐改进剂20%。加热60度左右后搅拌,完全溶解透明,自然冷却,即生成浅黄色的硅酸盐缓蚀剂。此时2%水溶液Ph9。 实例2、水60%+偏硅酸钠 20%+硅酸盐改进剂15%。加热60度左右后搅拌,完全溶解透明,自然冷却,即生成浅黄色的硅酸盐缓蚀剂。此时2%水溶液Ph10。 |
注意事项 |
不燃。沾到皮肤上请擦掉,再用肥皂洗。溅到眼里请用大量清水冲洗,如有不适,请就医。误吞服,催吐就医。 |
硅酸盐改进剂的作用
硅酸盐与硅酸盐改进剂反应后,可降低硅酸盐PH值,并且具有显著的防析出凝胶作用,显著增加硅酸盐的防锈能力。
实验液1#:水60,偏硅酸钠20,硅酸盐改进剂20,加热60度后,完全透明,生成微黄色透明液体,无泡,此液体2%水溶液PH9。
实验液2#:水60,偏硅酸钠20,硅酸盐改进剂15,钼酸钠 5。加热60度后,完全透明,生成微黄色透明液体,无泡,此液体2%水溶液PH10。
测试一:取实验液1# 0.2%,加入一乙醇胺2.5%,三乙醇胺2.5%的水溶液中,加入铝片煮沸五小时,铝片保持正常不变色。溶液完全透明。

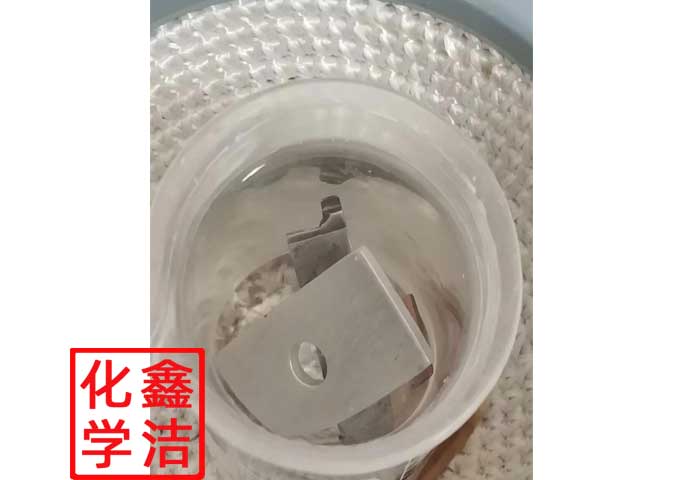

测试二:取实验液2# 2%,加入防冻液国标用腐蚀剂1%(其中有氯化钠,碳酸钠,硫酸钠),再加入实验用红铜,铸铁,铸铝(D610),锡。加热煮30天。溶液透明,无凝胶析出。铸铝保持正常光泽,红铜有光泽,微黄点,铸铁正常,锡正常。
(铸铝D610是非常容易生成白点的。在偏硅酸钠0.4%的水溶液中,铸铝610煮时正常,但加入腐蚀剂后,铸铝610就会生成很多白点。测试二中,铸铝完全正常无白点,也未变色,PH9左右,2%浓度时碱储备也基本满足国标要求。)
实验液1#推荐用于各种切削液中作铝铜铸铁等缓蚀剂用。
实验液2#推荐用于各类以水为散热介质的防冻液中作缓蚀剂用。
- 上一篇:多功能缓蚀剂-对铜铝铁锡五金有优异缓蚀效果 清洗剂 切削液 防冻液水性体系中 [2023-5-12]
- 下一篇:铸铁防锈剂-铸铁自然晾干不生锈,不析出白色粉末,无流痕,防锈时间一个月以上 [2022-6-29]
